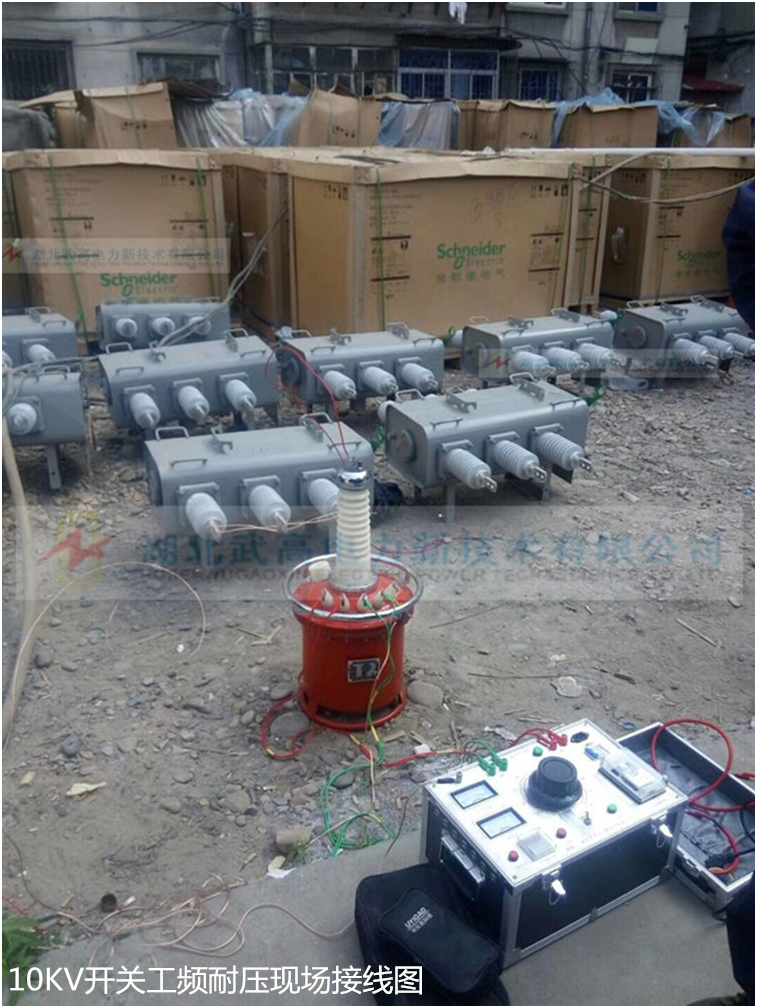

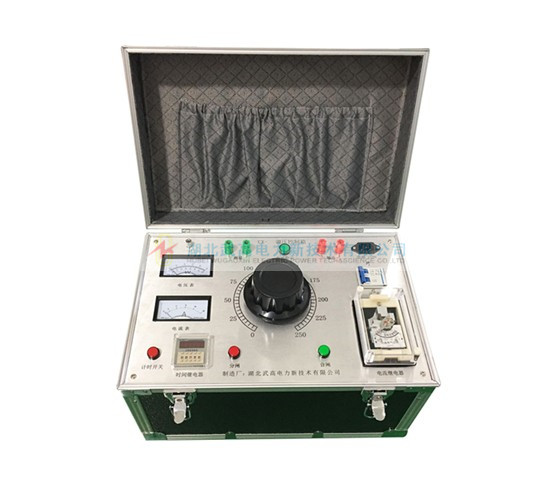

本系列操作箱用于0.5～100KVA試驗變壓器的調壓控制或其他需要電壓調整的場所。其工作原理是：通過調整自耦調壓器輸出電壓，實現試驗變壓器額定電壓范圍內的工作電壓調節。同時，操作箱（臺）內裝有高壓輸出電壓表，低壓輸入電流表、過流保護電路（操作臺為機械式過流保護）、計時以及過流聲訊報警裝置?？梢苑奖愕刈x取試驗電壓值，并能可靠地保護設備。其原理簡單、結構緊湊、工作可靠，是進行耐壓試驗和調壓的理想設備。

主要技術參數：

注：額定輸出電流指連續5MIN工作輸出電流。

使用方法及注意事項：
１、核對試驗變壓器，測量繞阻額定輸出電壓，使之與操作箱（臺）相吻合。
２、按試驗變壓器和控制箱（臺）對應標識接好試驗變壓器與操作箱（臺）之間的聯線。
３、接通電源并合上面板刀閘，電源指示燈亮，預置時間繼電器至所需時間。并根據試品容量按控制箱（臺）電流整定參數合理設置試驗電流值。此時調壓器應回零位，如末回零控制箱（臺）將無法合閘。
４、順時針旋動手輪（TC－50以上為電動升壓配感應調壓器或柱式調壓器，可電動升壓），按2KV／均勻升壓至所需值。
５、按下計時按鍵，時間繼電器開始計時。計時時間到，控制箱（臺）會發出音響提示。重復按一下計時按鍵解除計時及音響。
６、試驗完畢，逆時針旋動手輪至零位。按停止按鈕，切斷電源，解除接線。
７、試驗過程中，如發現異常聲響或冒煙，有異味等，應立即停止升壓，迅速降壓至零，檢查無誤后，方可繼續升壓。如被試品擊穿或其它過流故障引起的控制箱（臺）過流跳閘，本控制箱（臺）會發出音響給予警示。
８、嚴禁在正常工作進切斷電源。
９、如發現調壓器碳刷過度磨損，應及時更換同規格的碳刷。

１０、如設備長期未使用，在重新使用時必須用兆歐表進行絕緣測量，確定阻值不低于0.5MΩ。方可繼續使用。
１１、使用本產品進行高壓試驗，除熟悉本說明書外，尚須熟悉如下規程：《電氣設備預防性試驗規程》
